育良 ( イクラ / IKURA ) 電動油圧 充電式パンチャー コードレスパンチャー IS-MP18LE 50133

「１回の充電で220回 打抜きが可能なパンチャー」[-目次-]

1回の充電で270回の打ち抜きが可能な、充電式パンチャー。
打抜き能力は 同型機の [ コードレスパンチャー IS-MP15LX ] よりも大径対応のパンチャー。

• 最大穴あけ能力：SS400相当/φ18　t=6mm
• 最大穴あけ能力：SUS304相当/φ18　t=4mm

[同型タイプの穴あけ能力比較][-目次-]

[同型タイプの穴あけ能力比較]
型番	穴あけ能力比較
IS-MP15LX	・SS400相当：φ15　t=6mm ・SUS304相当：φ15　t=4mm
IS-MP18LE	・SS400相当：φ18　t=6mm ・SUS304相当：φ18　t=4mm

「軽量で持ち運びラクラク」[-目次-]

同程度の穴あけ能力を持つ[ ミニパンチャー IS-20MPS ] と比べ、
本体質量は1kg以上軽い、軽量タイプのパンチャー。
「φ18対応」ながら「持ち運びがラクな」コードレスタイプのパンチャーです。

《その他特徴》[-目次-]

• 超軽量タイプ
• 圧力規制弁搭載（油圧機器と駆動機器の過負荷を防止。）
• フトコロ：50mm タイプ

《製品仕様》[-目次-]

最大穴あけ能力

材質	径	厚さ
SS400相当	φ18	ｔ＝６ｍｍ
SUS304相当	φ１8	ｔ＝４ｍｍ

仕様

型番	IS-MP18LE
モーター	DV18V
電源	バッテリーパック　DC18V/3.0Ah(リチウムイオン）
充電器	AC100V 50/60Hz
充電時間	６０分
出力	127.4KN(13,000Kgf)
ストローク	１4ｍｍ
質量	7.9㎏
標準付属品	・ポンチ・ダイスセット（11B） ・バッテリーパック１個 ・充電器 ・片口スパナ#[10/17] ・六角棒レンチ#3 ・キャリングケース（樹脂製）

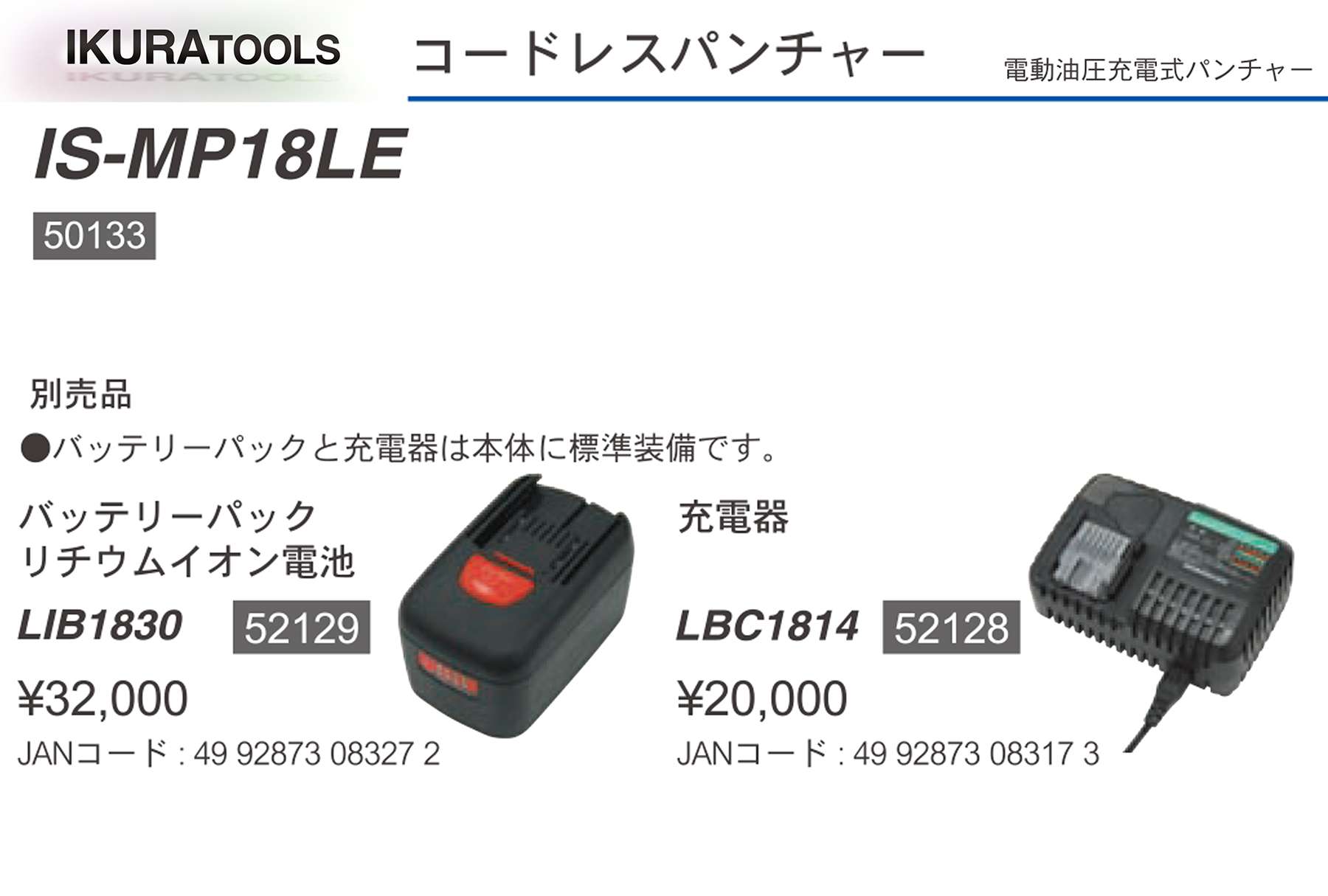

「別販売品」[-目次-]

• バッテリーパック リチウムイオン電池 LIB1830 52129
• 充電器 LBC1814 52128

パンチャーの替刃について[-目次-]

「ダイスのタイプは４つ」[-目次-]

代表的なダイスのタイプは４種類。

• Aタイプ：薄板用（2～3.2mm）
• Bタイプ：厚板用（4～6mm）
• Cタイプ：超厚板用（7～10mm）
• Fタイプ：複動パンチャー用

※末尾のアルファベットが「ダイスのタイプ」です。
例)L6A など。（「A」がダイスのタイプ。）
※詳細情報は、このページの一番下にある《カタログ》をご確認ください。

「ポンチ形状は３種類」[-目次-]

代表的なポンチ形状は３種類。

• ポンチ形状：L型（※例/L6A　など。）
• ポンチ形状：H型（※例/H6A　など。）
• ポンチ形状：S型（※例/S6A　など。）

（※その他「上記以外のもの」や「アルファベットが無いもの」もあります。）

「コードレスパンチャー IS-MP18LE用」 替刃[-目次-]

①【丸穴（Aダイス）】[-目次-]

①【丸穴（Aダイス）】 [ IS-MP18LE用 / IS-MP18L用 ]
品番	サイズ	穴	ダイス
6A	φ6	丸穴	A
8A	φ8
10A	φ10
11A	φ11
12A	φ12
13A	φ13
14A	φ14
15A	φ15
16A	φ16
17A	φ17
18A	φ18

※Aダイスタイプ：薄板用(2～3.2mm)
※Bダイスタイプ：厚板用(4～6mm)

(※スマートフォンの方は、画面を横にしてご覧ください。）
【※「目次」をクリックしながら、必要な替刃をお探しください。】

②【丸穴（Bダイス）】[-目次-]

②【丸穴（Bダイス）】 [ IS-MP18LE用 / IS-MP18L用 ]
品番	サイズ	穴	ダイス
6B	φ6	丸穴	B
8B	φ8
10B	φ10
11B	φ11
12B	φ12
13B	φ13
14B	φ14
15B	φ15
16B	φ16
17B	φ17
18B	φ18

※Aダイスタイプ：薄板用(2～3.2mm)
※Bダイスタイプ：厚板用(4～6mm)

(※スマートフォンの方は、画面を横にしてご覧ください。）
【※「目次」をクリックしながら、必要な替刃をお探しください。】

③【長穴（Aダイス）】[-目次-]

③【長穴（Aダイス）】 [ IS-MP18LE用 / IS-MP18L用 ]
品番	サイズ	穴	ダイス
6.5×10A	6.5×10	長穴	A
10×15A	10×15
11×15A	11×15
12×18A	12×18
13×19.5A	13×19.5
14×21A	14×21

※Aダイスタイプ：薄板用(2～3.2mm)
※Bダイスタイプ：厚板用(4～6mm)

(※スマートフォンの方は、画面を横にしてご覧ください。）
【※「目次」をクリックしながら、必要な替刃をお探しください。】

④【長穴（Bダイス）】[-目次-]

④【長穴（Bダイス）】 [ IS-MP18LE用 / IS-MP18L用 ]
品番	サイズ	穴	ダイス
6.5×10B	6.5×10	長穴	B
10×15B	10×15
11×15B	11×15
12×18B	12×18
13×19.5B	13×19.5
14×21B	14×21

※Aダイスタイプ：薄板用(2～3.2mm)
※Bダイスタイプ：厚板用(4～6mm)

(※スマートフォンの方は、画面を横にしてご覧ください。）
【※「目次」をクリックしながら、必要な替刃をお探しください。】

⑤【 (溝形鋼) 丸穴 】[-目次-]

⑤【 (溝形鋼) 丸穴 】 [ IS-MP18LE用 / IS-MP18L用 ]
品番	サイズ	穴
10	φ10	丸穴 (溝形鋼)
11	φ11
12	φ12
13	φ13
14	φ14
15	φ15

(※スマートフォンの方は、画面を横にしてご覧ください。）
【※「目次」をクリックしながら、必要な替刃をお探しください。】

⑥【 (溝形鋼) 長穴 】[-目次-]

⑥【 (溝形鋼) 長穴 】 [ IS-MP18LE用 / IS-MP18L用 ]
品番	サイズ	穴
8.5×13	8.5×13	長穴 (溝形鋼)
10×15	10×15
11×15	11×15

(※スマートフォンの方は、画面を横にしてご覧ください。）
【※「目次」をクリックしながら、必要な替刃をお探しください。】

《カタログ》[-目次-]

•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
•
